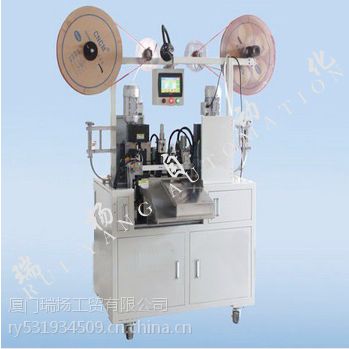

RY-ZR01全自动排线端子机

产品分类： 全自动排线端子机

型号名称：RY-ZR01

包装尺寸：长1.45m×宽0.850m×高1.75m

外形尺寸：长1.85m*宽0.76m*高1.83m

重量：约527KG

工作气压：0.4MPa-0.6MPa，气源要求过滤并干燥

工作电压：220V 50Hz

额定电流：1***

功率：3300W

安放空间：2M×2.5M

产品特点

全自动排线端子压着机是一台集送料、切断、剥线、压端为一体的全自动多功能机器。传统的排线压端子是手工操作，不仅效率低，而且产品质量不稳定，且操作员工要连续高度集中眼力重复同一动作，眼睛易疲劳。本公司在线材端子行业经营多年，积累了丰富的技术与经验，经过2年多的潜心研发，推出全自动排线端子压着机，旨在为线材加工行业提供***解决方案。它具有以下特点：

1.范围广：主要是用于压着：PH、XH、EH、ZH等彩排通信线束端子，SCN、SM、VH、杜邦等条形连接器用排线端子。

2.节省成本：前端送线，后端出成品，所有过程全自动完成，为客户节省了大量的生产成本。

3.稳定性好：采用偏心轴和凸轮结构进行打端，端子压着力均衡，使线束端子压着整齐，一致性好，产品质量非常稳定。，机器运行稳定，成品***。

4.精度高：采用步进电机控制切断，分线剥皮长度，***度达0.1毫米。

5.位置***：采用伺服电机驱动器控制排线走位，端子压着控制***，***了线束、排线导通性能。

6.打端方式多样：使用转向机构。可切换排线两端的端子压着方向

7.全自动：全自动化生产，节约劳动力成本：从进排线定长切断、剥皮分线，压双(单)头端子过程是全自动完成，无须人手参与。

8.占地少：每台设备占地小于2.5平方米，节约厂房租金。

9.效***：压着18000 PCS/H (MAX)，机器可24小时工作。

10.调节简单：普通员工只需简单培训，即可一人操作数台机器。

11.操作傻瓜化：触摸屏操作，参数设定及操作全程傻瓜化，一看即会。

产品参数

技术参数

排线参数

切断长度：72mm-9999mm

切断精度：±0.5mm

剥皮长度：2mm-10mm

线材种类：2468线，灰白排，彩排等

线宽：28mm

排线P数：20P

单根线宽：0.8mm-2.5mm

功能参数

打端效率：18000PCS/H(，排线20P)

特殊功能：单头打，双头打 间隔打，正反打

模具更换：可更换打端模具

基本参数

型号名称：RY-ZR01

包装尺寸：长1.45m×宽0.850m×高1.75m

外形尺寸：长1.85m*宽0.76m*高1.83m

重量：约527KG

工作气压：0.4MPa-0.6MPa，气源要求过滤并干燥

工作电压：220V 50Hz

额定电流：1***

功率：3300W

安放空间：2M×2.5M
