| 加工定制：是 | 品牌：瑞扬 | 型号：RY-226 |
| 工作电压：220（V） V | 压着出力：2000（kgs） kgs | 外形尺寸：50*370*510（mm） mm |
| 重量：70（kg） kg | 规格：RY-226 |

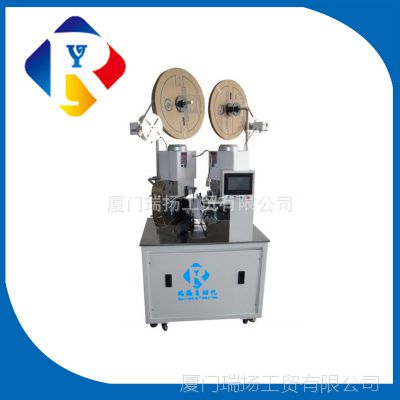

| 型号 | RY-226 全自动（双端）端子机 | ||||||
| 电线尺寸 | 0.05～2.0m㎡(相当于UL1571.#30～#14)，电线皮层外径Φ4.0以下 | ||||||
| 能力 | 两端压着：4800条/小时（相当于UL1571#32～#14、切断长度40mm 时） | ||||||
| 功能 | 电线定尺寸切断、两端剥皮、两端半剥皮、两端压着、自动设定切口深度和剥皮深度 | ||||||
| 送线速度 | 2500mm/sec（MAX） | ||||||
| 切断长度 | 40～9999mm ****切断长度，按使用的压着模具有所不同 | ||||||
| 切断精度 | 切断长度小于100mm时，偏差0.5mm+（设定切断长度×0.002） 切断长度100mm以上时，偏差1.0mm+（设定切断长度×0.002） | ||||||
| 剥皮长度 | 前端：1.00～15.00/25mm(半剥皮长度：2.00～12.0mm ) 后端：1.00～8.00mm(半剥皮长度：2.00～6.0mm ) | ||||||
| 适用模具 | 横送端子卡模、直送端子卡模 | ||||||
| 压着机 | 1.5/2.0/2.5TON 万能静音端子机 2台 | ||||||
| 控制方式 | 7英寸真彩触摸屏、智能PLC控制 | ||||||
| 检测装置 | 有无电线检测、电线打结检测、压着不良检测、空气压力检测 | ||||||
| 电源 | 单相：AC100～120V 50/60HZ 10A | ||||||
| 压缩空气 | 0.5MPa 约140NL/min | ||||||
| 工作温度 | 5～25℃（环境温度） | ||||||
| 工作湿度 | 30～80%RH（不可结露） | ||||||
| 保修期 | 交货后1年（不包括易耗件） | ||||||
| 机械尺寸 | 1000W×800D×1450H（mm) 不含突起物 | ||||||
| 重量 | 约300kg | ||||||
| 选购配件 | 卷纸装置、端子废料切断装置、放线装置、收线装置 | ||||||
机械概要:
一、是款高精密的机械：
1.采用松下PLC控制系统，功能强大，性能稳定；
2.采用7英寸真彩人机画面，操作简易；
3.采用精密步进电机及驱动器，性能稳定；
4.采用SMC气动组件，稳定、高效、耐用；
5.采用日本THK导轨，稳定、耐用；
6.采用日本欧姆龙检测组件，精准、稳定。
二、是款多功能的机械：
1.能够通过触摸屏设定相应参数即可调整为：两端是否全剥皮、两端是否半剥皮、两端是否压着；
2.能够通过触摸屏设定相应参数即可调整：电线长度、剥皮长度、切口深度；
3.能够通过触摸屏设定相应参数即可修正：电线长度、剥皮长度；
三、高质量的机械：
1.送线装置采用步进驱动控制，电线长度、剥皮长度无偏差；
2.送线装置采用同步步进电机进给送线，稳定，精准，电线无压痕；
3.检测装置有电线有无检测、电线打结检测、压着不良检测、空气压力检测等；
4.压着装置采用万能静音端子机，噪音低、性能稳定，可搭载横、直送卡模。
